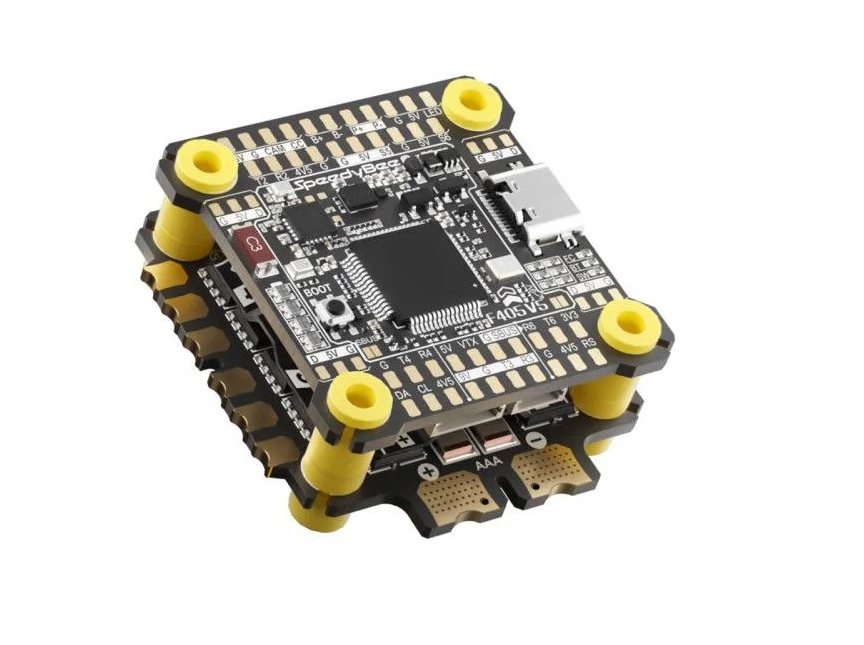

Полетный контроллер SpeedyBee F405 V5 (стэк)— это современный комплект для дронов и авиамоделей, включающий в себя мощный полётный контроллер и надёжный 4-в-1 регулятор оборотов. Он создан для пилотов, которым важны высокая производительность, стабильность и удобство настройки.
Технические характеристики

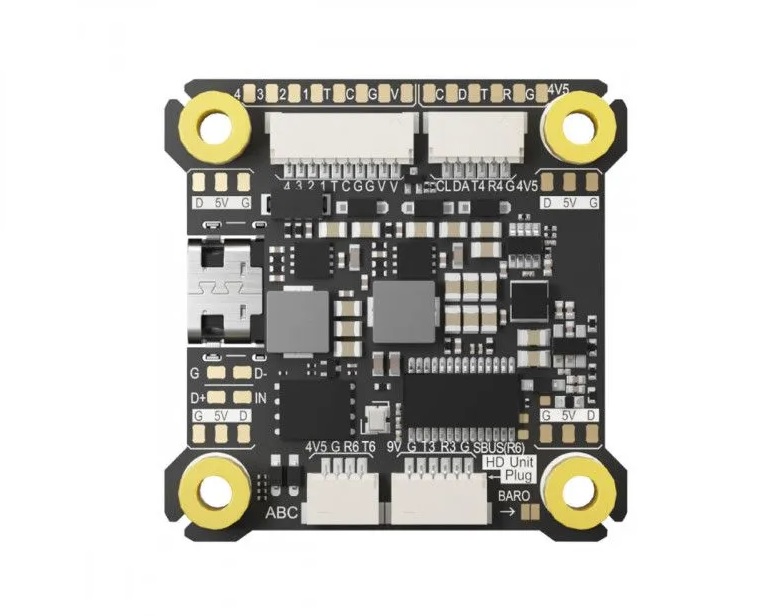

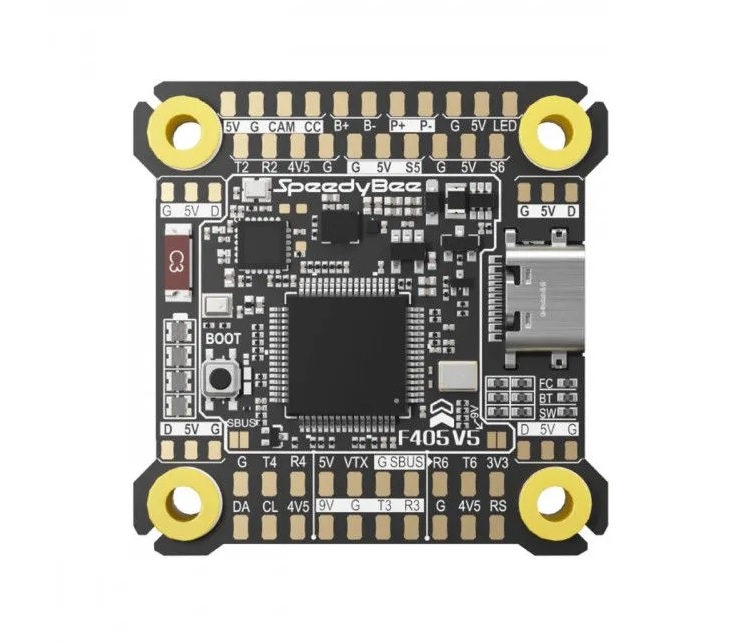

Полётный контроллер SpeedyBee F405 V5
- MCU: STM32F405
- IMU (Гироскоп): ICM42688P
- USB-порт: Type-C
- Барометр: SPA06-003
- OSD-чип: AT7456E
- Полнофункциональная настройка через Bluetooth: Поддерживается (прошивка и настройка через приложение SpeedyBee)
- Беспроводное обновление прошивки: Поддерживается
- Подключение DJI Air Unit: Поддержка 6-контактного прямого подключения или пайки
- Blackbox: Поддерживается, встроенный чип памяти 16 МБ
- Входное напряжение: 3–6S LiPo
- Независимый выход 5V BEC: 9 групп (4× +5V площадки спереди, 1× BZ+ для буззера, 4× +5V для светодиодов). Максимальный ток: 1.5A
- Независимый выход 9V BEC: 2 группы (1× 9V спереди, 1× 9V на заднем коннекторе). Макс. ток: 3A. Поддержка удалённого включения/выключения (PINIO)
- MCU & Gyro питание: Независимый LDO
- Выход 3.3V: 1 группа (1× 3.3V площадка спереди)
- Выход 4.5V: 3 группы (3× 4.5V площадки спереди). Можно питать приёмник и GPS даже через USB. Макс. ток: 1A
- ESC-сигнал: M1–M4 и 10-контактный коннектор сзади
- Серво-сигнал: S5–S6 площадки спереди
- Телеметрия ESC: Поддерживается (UART5)
- Betaflight Camera Tuning Pad: Поддерживается (CC площадка спереди)
- I2C: Поддерживается (коннектор GPS + площадки)
- UART:
- UART1: Bluetooth
- UART2: площадки спереди (приёмник)
- UART3: DJI VTX + задний SH1.0-6-pin
- UART4: GPS + передний SH1.0-6-pin
- UART5: телеметрия
- UART6: приёмник + задний SH1.0-4-pin
- ST LED Pads: Поддерживаются, управление через прошивку FC
- Meteor LED Strip Pads: Поддерживаются, режим SB-LED или ST-LED, переключение через BOOT или приложение
- Буззер: Поддерживается
- BOOT-кнопка:
- [A] Зажать при включении питания для входа в DFU (прошивка)
- [B] При включённом питании: короткое нажатие — переключение LED-режимов, длинное — смена режима SB-LED/ST-LED
- RSSI: Поддерживается
- SmartPort: Не поддерживается
- Поддерживаемые прошивки: Betaflight,INAV.
- Название цели прошивки: SPEEDYBEEF405V5
- Заводская прошивка: Betaflight 4.5.2
- Монтажные отверстия: 30.5 × 30.5 мм (Ø4 мм), боковой доступ
- Габариты: 39 × 39 × 4.9 мм
- Вес: 8.1 г

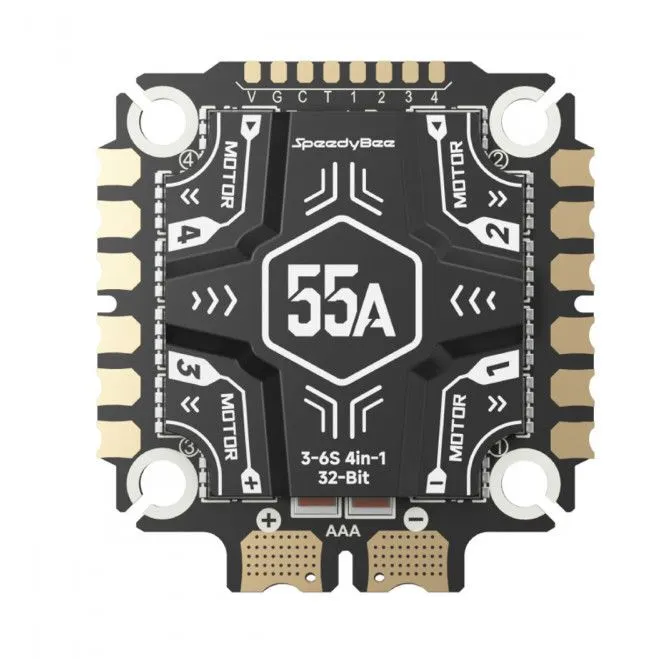

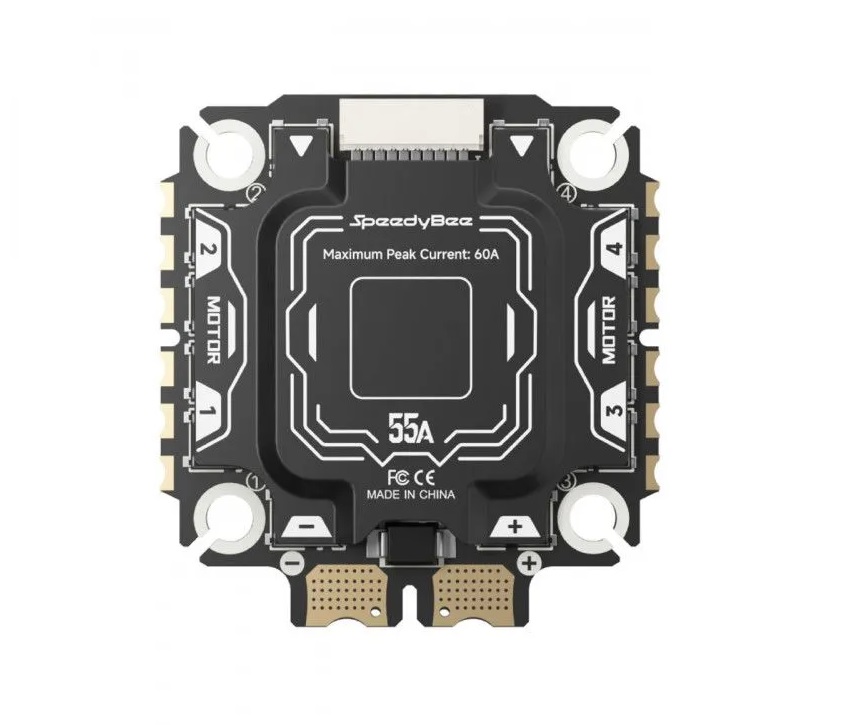

ESC SpeedyBee OX32 55A 4-in-1
- Прошивка по умолчанию: OX32
- Непрерывный ток: 55A
- Максимальный ток: 60A
- TVS защитный диод: Есть (встроенный)

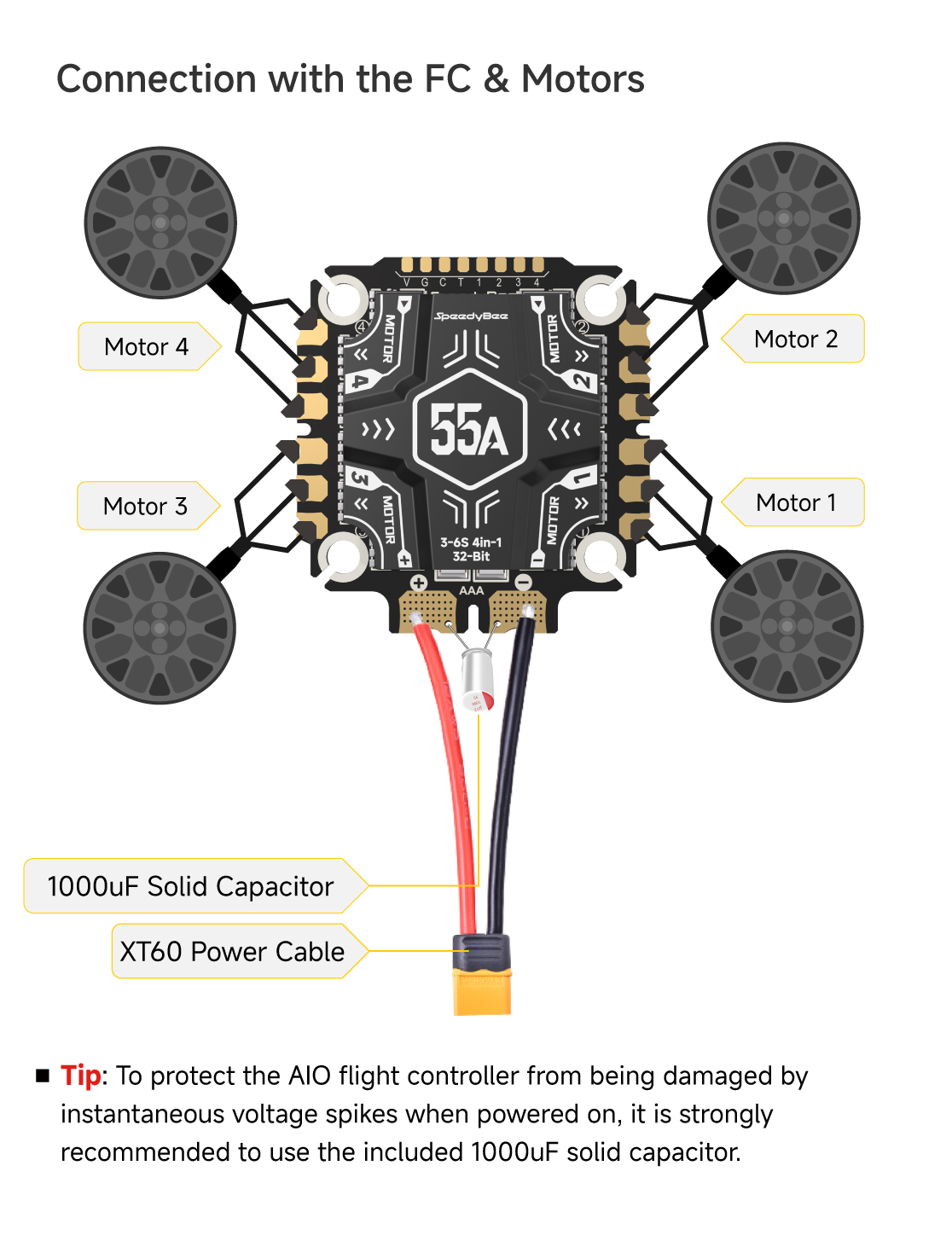

- Внешний конденсатор: 1000 µF (в комплекте)
- Протокол ESC/Motor: DSHOT300/600
- Входное напряжение: 3–6S LiPo
- Выход питания: VBAT
- Датчик тока: Поддерживается
- Телеметрия ESC: Поддерживается
- Монтажные отверстия: 30.5 × 30.5 мм (Ø4 мм), боковой доступ
- Габариты: 40.9 × 44.9 × 8.0 мм (с радиатором)
- Вес: 19.1 г

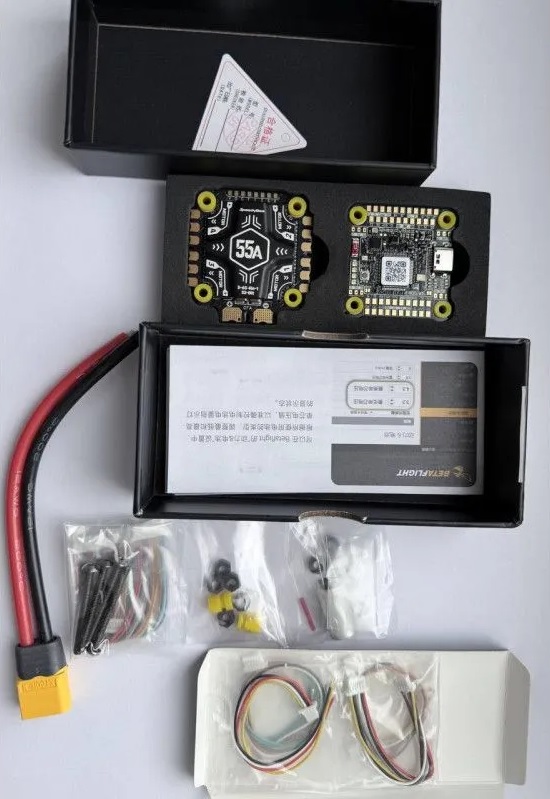

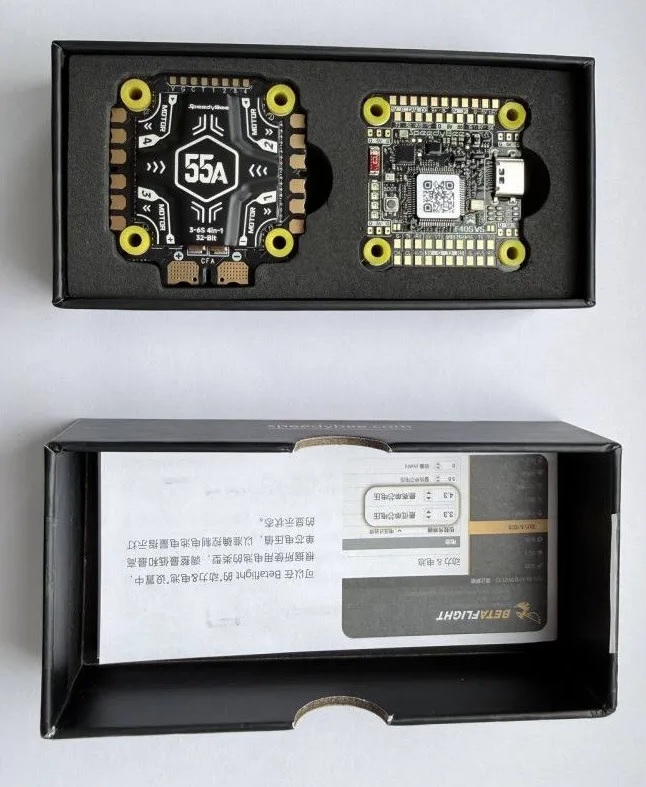

Комплектация
- Полётный контроллер SpeedyBee F405 V5
- ESC SpeedyBee OX32 55A 4-in-1
- Внешний конденсатор 1000 µF
- Монтажные элементы
