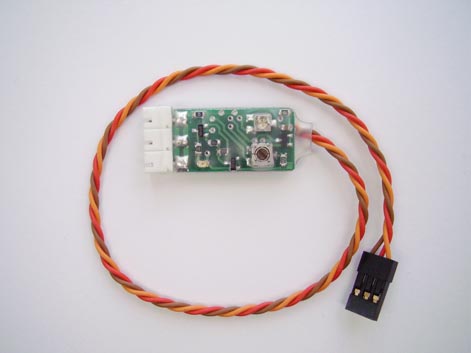

Электронный выключатель, БАНО - подсветки 1А

Предназначен для дискретного включения различных световых устройств на борту модели: БАНО, проблесковых маячков, габаритных и сигнальных огней, поворотных и стоп-сигналов, прожекторов, элементов подсветки модели.

Включение данного устройства осуществляется по свободному каналу передатчика (при этом само устройство подключается в соответствующий канал приемника). Питание выключателя и коммутируемой нагрузки осуществляется непосредственно от шины питания приемника. Регулировка момента срабатывания выключателя осуществляется при помощи подстроечного резистора “настройка включения”, настройка направления (сектора) срабатывания осуществляется переключателем “реверсирование” путем поворота его в крайние положения. В среднем положении этого переключателя выходная нагрузка отключена.

При срабатывании устройства загорается светодиод “индикация”.

Возможно параллельное подключение двух подобных устройств к одному каналу приемника (через разветвитель) с индивидуальной настройкой сектора и момента срабатывания каждого из них.

Также возможно подключение выключателя параллельно регулятору хода (через разветвитель) на автомодели для организации работы стоп-сигналов, либо параллельно поворотному сервомеханизму для индикации поворота.

Проверку работоспособности и предварительную настройку устройства по срабатыванию светодиодного индикатора на плате устройства следует производить до подключения внешней нагрузки. Такая возможность обеспечивается за счет того, что вся силовая и сигнальная часть схемы выключателя питается непосредственно от шины приемника.

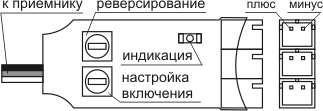

При эксплуатации следует тщательно соблюдать полярность подключения как самого устройства, так и подключаемой внешней нагрузки. Нагрузка подключается в штекерные гнезда, расположенные на торце платы с обязательным соблюдением полярности (см. рисунок). Суммарный ток нагрузки не должен превышать 1 А. В пределах этого значения (1 А) ток нагрузки между каналами может быть распределен произвольно.

Рекомендуется эксплуатировать данное устройство при стандартном питании приемника (4 никель-кадмиевых аккумулятора или ВЕС 5В).

Следует избегать попадания воды, пыли и топлива на плату устройства. При установке на борту модели следует предпринять меры по защите устройства от воздействия вибрации и ударных нагрузок.
